Петли для ворот и калиток

Петли для ворот и калиток удерживают створку, формируют ось ее движения и передают нагрузку на опорный столб или раму. От правильного выбора петель зависят плавность открывания, стабильность зазоров, работа замка и отсутствие провисания конструкции.

В каталоге KR представлены приварные регулируемые петли HR для металлических ворот и калиток, а также самозакрывающиеся комплекты D&D Technologies. Модели отличаются способом монтажа, типоразмером, длиной, допустимой нагрузкой, углом открывания, диапазоном регулировки и требованиями к расстоянию между стойкой и рамой.

Подбирать воротные петли только по внешнему размеру или приблизительному весу створки нельзя. Необходимо учитывать ширину и высоту конструкции, материал заполнения, размер профиля, положение центра тяжести, ветровую нагрузку и интенсивность эксплуатации.

Какие петли выбрать для ворот или калитки

Приварные регулируемые петли HR

Приварные петли для ворот и калиток используются в металлических конструкциях, где шарнирный узел фиксируется непосредственно к раме и опорному столбу с помощью сварки.

В каталоге представлены модели HR типоразмеров M16, M20 и M24. Обозначение типоразмера не дает полной информации о петле: модели одного размера могут отличаться длиной, конструкцией, способом регулировки, наличием кольца Seger или латунных прокладок.

Регулировка позволяет после монтажа откорректировать положение створки относительно столба. Это помогает выставить рабочий зазор и точнее согласовать положение замка с ответной частью. Пределы регулировки зависят от конкретной модели.

Петли M16, M20 и M24: в чем разница

Обозначения M16, M20 и M24 связаны с типоразмером регулировочного или монтажного узла. Больший размер не означает, что петля автоматически подходит для любых тяжелых ворот.

При выборе необходимо сравнивать:

• полную длину петли;
• конструкцию и диаметр рабочей оси;
• размеры приварной части;
• диапазон регулировки;
• допустимую нагрузку на пару;
• максимальную ширину створки, для которой заявлена нагрузка;
• угол открывания;
• монтажную схему.

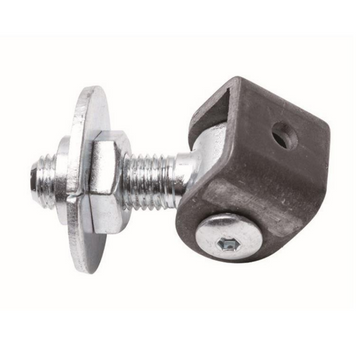

Например, компактная HR M20 L = 88 мм и удлиненная HR M20 L = 175 мм с латунными прокладками имеют одинаковое обозначение M20, но отличаются конструкцией и назначением. Подбирать замену только по надписи M20 нельзя.

Самозакрывающиеся петли D&D Technologies

Самозакрывающиеся петли возвращают калитку в закрытое положение после прохода. Это удобно для частных территорий, коммерческих объектов, детских площадок, бассейнов и других зон, где створка не должна оставаться открытой.

В каталоге KR представлены комплекты D&D Technologies:

• для створок весом до 30 кг — две петли в комплекте;

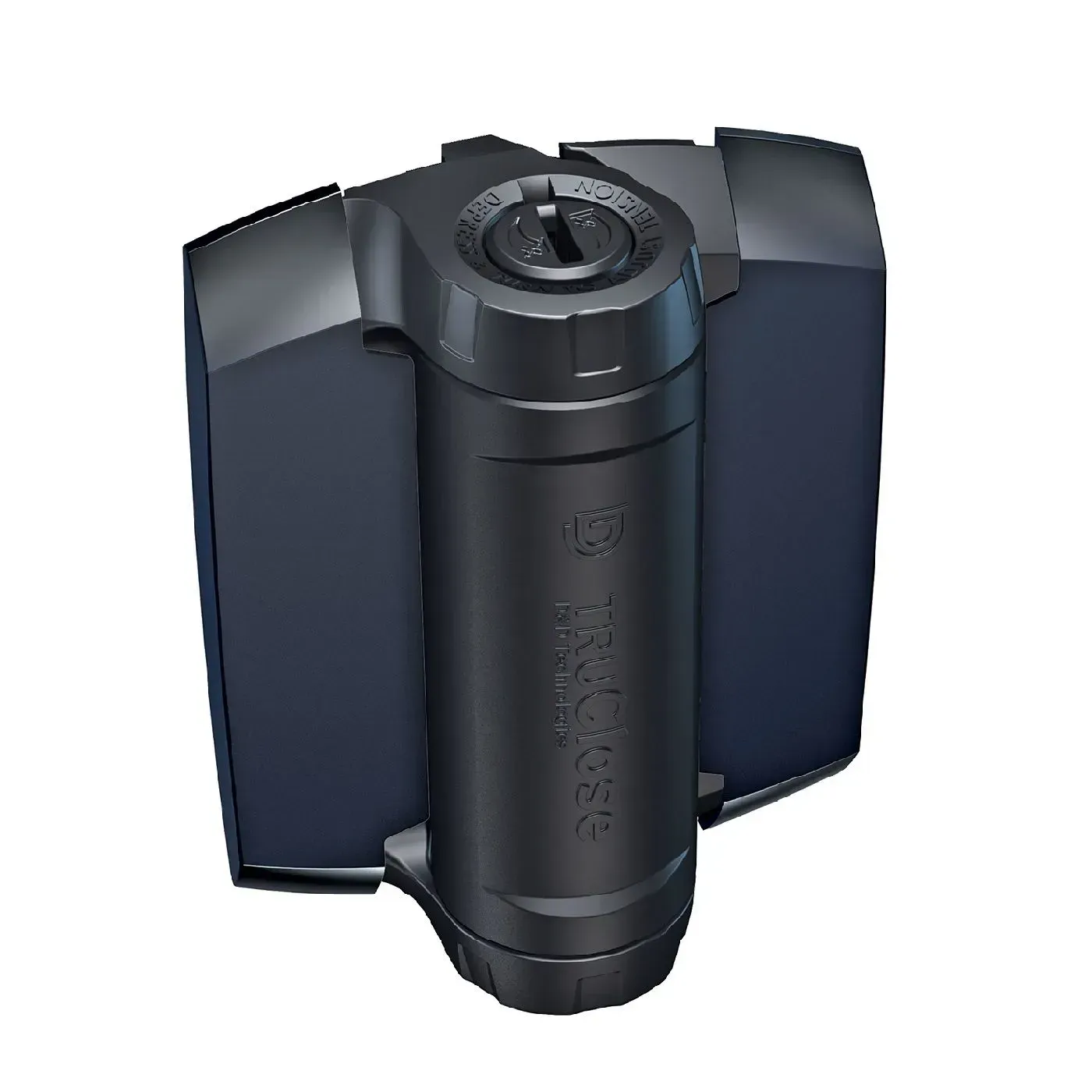

• для створок весом до 70 кг — две петли в комплекте.

Заявленная нагрузка относится ко всему комплекту при условиях, установленных производителем. Перед заказом необходимо проверить не только вес, но и допустимую ширину створки, рекомендуемый монтажный зазор, тип стойки и способ крепления.

Для модели до 30 кг указан рекомендуемый зазор между стойкой и рамой 21 мм. Не следует автоматически переносить это значение на другие серии D&D Technologies.

5 популярных решений для ворот и калиток

В таблице представлены реальные модели из каталога KR. Это не рейтинг по грузоподъемности: сравнивать петли необходимо с учетом конструкции створки и условий, при которых производитель заявляет допустимую нагрузку.

Для более тяжелой самозакрывающейся конструкции в каталоге также представлен комплект D&D Technologies до 70 кг. Актуальную цену, наличие и полные монтажные характеристики необходимо проверять в карточке товара.

Как подобрать петли по весу и ширине створки

Вес — важный, но не единственный параметр. Широкая створка создает больший рычаг и сильнее нагружает верхнюю петлю. Поэтому компактная калитка и широкие ворота одинакового веса могут требовать разных шарнирных систем.

В расчет необходимо включить:

• вес металлической рамы;
• вес профнастила, древесины, металлических листов или другого заполнения;
• замок, ручки, декоративные элементы и другую фурнитуру;
• ширину и высоту створки;
• положение центра тяжести;
• ветровую нагрузку на сплошное заполнение;
• частоту и интенсивность использования.

Если вес приближается к максимально допустимому значению, не следует выбирать петли без запаса. Необходимо проверить таблицу производителя или согласовать модель со специалистом.

Угол открывания 180°

Для некоторых моделей HR заявлен угол открывания до 180°. Это может быть удобно, когда створку необходимо полностью отвести от прохода или проезда.

Однако фактический угол готовой конструкции могут ограничивать:

• ширина и форма опорного столба;
• расположение оси петли;
• рама створки;
• ограждение или соседняя конструкция;
• замок, ручка или ответная планка;
• стопор или другой ограничитель движения.

Поэтому возможность открывания на 180° необходимо проверить по чертежу готовой конструкции до приваривания петель.

Монтажный зазор и размер профиля

Петля должна соответствовать размеру металлического профиля рамы и стойки. Монтажная часть должна размещаться на металле без недостаточного или неустойчивого контакта.

Для самозакрывающихся систем особенно важен зазор между стойкой и рамой. Если он не соответствует рабочему диапазону, петли могут неправильно закрывать створку, не обеспечивать требуемый угол или работать с чрезмерной нагрузкой.

Перед заказом измерьте:

• сечение профиля стойки;
• сечение профиля рамы;
• фактический зазор между ними;
• расстояние от оси петли до края створки;
• доступное место для сварки или механического крепления.

Условия наружной эксплуатации

Воротная фурнитура работает под воздействием осадков, влаги, пыли, перепадов температуры и ультрафиолета. При этом цвет «нержавеющая сталь» в фильтре не всегда означает, что все изделие изготовлено из нержавеющей стали. Материал и тип покрытия необходимо проверять в характеристиках конкретной модели.

Для наружного использования обращайте внимание на:

• материал корпуса и оси;
• защиту от коррозии;
• устойчивость полимерных деталей к ультрафиолету;
• возможность очистки и обслуживания;
• допустимый температурный диапазон;
• рекомендации производителя по смазке.

Монтаж и регулировка

Верхняя и нижняя петли должны быть установлены на одной оси. Смещение осей вызывает перекос, тугой ход, неравномерную нагрузку и ускоренный износ.

После монтажа проверьте:

• свободно ли движется створка во всем рабочем диапазоне;
• остается ли зазор равномерным;
• не касается ли калитка земли или стойки;
• нет ли чрезмерного люфта;
• правильно ли язычок или ригель входит в ответную часть;
• работает ли самозакрывание и достаточно ли его усилия;
• не создает ли створка ударную нагрузку на замок.

После изменения положения регулируемой петли необходимо повторно проверить замок и ответную планку.

Комплектация ворот и калитки

Петли работают в составе общей воротной системы. Для полной комплектации могут понадобиться:

• замок для ворот или калитки;
• ответная планка;
• дверной цилиндр;
• ручки или кнобы;
• стопор или отбойник;
• фиксатор открытого положения;
• автоматическая лунка или откидная опора.

Замок и ответную часть желательно подбирать вместе с петлями, поскольку регулировка положения створки напрямую влияет на их соосность.

Купить петли для ворот и калиток в KR

В интернет-магазине KR можно купить приварные регулируемые петли HR и самозакрывающиеся комплекты D&D Technologies для металлических ворот, калиток и ограждающих конструкций.

Для точного подбора сообщите вес, ширину и высоту створки, размеры профиля, монтажный зазор, необходимый угол открывания и потребность в автоматическом закрывании. Также желательно отправить фотографию или чертеж места установки. Доступна доставка заказов по Украине.

Подробные рекомендации по техническому подбору приведены в статье «Как выбрать петли для ворот и калиток».

Часто задаваемые вопросы

Какие петли лучше выбрать для металлической калитки?

Выбор зависит от веса и ширины створки, размера профиля, способа монтажа и необходимости автоматического закрывания. Для сварной металлической конструкции можно рассматривать регулируемые петли HR, а для самозакрывания — комплекты D&D Technologies.

Что означают M16, M20 и M24?

Это обозначения типоразмера монтажного или регулировочного узла. Они не определяют все характеристики петли, поэтому дополнительно необходимо проверить длину, конструкцию и допустимую нагрузку.

Сколько петель нужно установить?

Количество определяется конструкцией конкретной модели, весом, шириной и высотой створки. Для многих калиток используется пара петель, но универсальной схемы для всех ворот не существует.

Можно ли подобрать петли только по весу ворот?

Нет. Также необходимо учитывать ширину, высоту, центр тяжести, материал заполнения, ветровую нагрузку и интенсивность эксплуатации.

Все ли регулируемые петли открываются на 180°?

Нет. Такая возможность указывается для конкретных моделей. Фактический угол также зависит от геометрии столба, рамы и места установки.

Можно ли установить самозакрывающиеся петли на тяжелую калитку?

Можно только в том случае, если вес и ширина створки не превышают значений, разрешенных производителем для конкретного комплекта.

Нужно ли устанавливать отдельный стопор?

Если створка может ударяться о стену, ограждение или другую конструкцию, следует предусмотреть отдельный стопор. Петля не должна постоянно воспринимать конечную ударную нагрузку.

Можно ли отрегулировать калитку после сварки?

Регулируемые модели позволяют корректировать положение створки в пределах, предусмотренных конструкцией. Они не исправляют грубые ошибки геометрии рамы или неправильное расположение осей.
