Петлі для воріт та хвірток

Петлі для воріт і хвірток утримують стулку, формують вісь її руху та передають навантаження на опорний стовп або раму. Від правильного вибору петель залежать плавність відкривання, стабільність зазорів, робота замка та відсутність просідання конструкції.

У каталозі KR представлені приварні регульовані петлі HR для металевих воріт і хвірток, а також самозачинні комплекти D&D Technologies. Моделі відрізняються способом монтажу, типорозміром, довжиною, допустимим навантаженням, кутом відкривання, діапазоном регулювання та вимогами до відстані між стійкою і рамою.

Підбирати ворітні петлі лише за зовнішнім розміром або приблизною вагою стулки не можна. Необхідно врахувати ширину та висоту конструкції, матеріал заповнення, розмір профілю, положення центра ваги, вітрове навантаження й інтенсивність експлуатації.

Які петлі вибрати для воріт або хвіртки

Приварні регульовані петлі HR

Приварні петлі для воріт і хвірток використовують у металевих конструкціях, де шарнірний вузол фіксується безпосередньо до рами та опорного стовпа зварюванням.

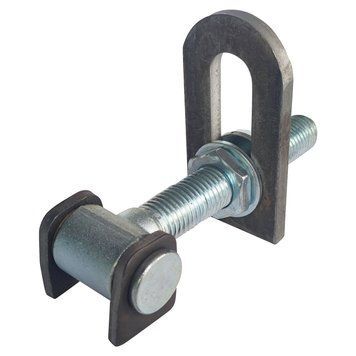

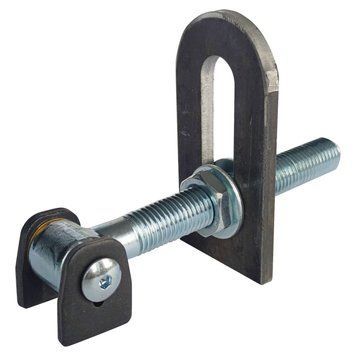

У каталозі представлені моделі HR типорозмірів M16, M20 і M24. Позначення типорозміру не дає повної інформації про петлю: моделі одного розміру можуть відрізнятися довжиною, конструкцією, способом регулювання, наявністю кільця Seger або латунних прокладок.

Регулювання дозволяє після монтажу скоригувати положення стулки відносно стовпа. Це допомагає виставити робочий зазор і точніше узгодити положення замка з відповідною частиною. Межі регулювання залежать від конкретної моделі.

Петлі M16, M20 і M24: у чому різниця

Позначення M16, M20 та M24 пов’язане з типорозміром регулювального або монтажного вузла. Більший розмір не означає, що петля автоматично підходить для будь-яких важких воріт.

Під час вибору потрібно порівнювати:

• повну довжину петлі;
• конструкцію та діаметр робочої осі;
• розміри приварної частини;
• діапазон регулювання;
• допустиме навантаження на пару;
• максимальну ширину стулки, для якої заявлене навантаження;
• кут відкривання;
• монтажну схему.

Наприклад, компактна HR M20 L=88 і подовжена HR M20 L=175 з латунними прокладками мають однакове позначення M20, але різну конструкцію та призначення. Вибирати заміну лише за написом M20 не можна.

Самозачинні петлі D&D Technologies

Самозачинні петлі повертають хвіртку у закрите положення після проходу. Це корисно для приватних територій, комерційних об’єктів, дитячих майданчиків, басейнів та інших зон, де стулка не повинна залишатися відкритою.

У каталозі KR представлені комплекти D&D Technologies:

• для стулок вагою до 30 кг — дві петлі в комплекті;
• для стулок вагою до 70 кг — дві петлі в комплекті.

Заявлене навантаження стосується комплекту за умов, установлених виробником. Перед замовленням потрібно перевірити не лише вагу, а й допустиму ширину стулки, рекомендований монтажний зазор, тип стійки та спосіб кріплення.

Для моделі до 30 кг зазначений рекомендований зазор між стійкою та рамою 21 мм. Не слід автоматично переносити це значення на інші серії D&D Technologies.

5 популярних рішень для воріт і хвірток

У таблиці представлені реальні моделі з каталогу KR. Це не єдиний рейтинг вантажності: порівнювати петлі потрібно з урахуванням конструкції стулки та умов, за яких виробник заявляє допустиме навантаження.

Для важчої самозачинної конструкції в каталозі також представлений комплект D&D Technologies до 70 кг. Актуальну ціну, наявність і повні монтажні характеристики потрібно перевіряти в картці товару.

Як підібрати петлі за вагою і шириною стулки

Вага — важливий, але не єдиний параметр. Широка стулка створює більший важіль і сильніше навантажує верхню петлю. Тому компактна хвіртка і широкі ворота однакової ваги можуть вимагати різних шарнірних систем.

До розрахунку потрібно включити:

• вагу металевої рами;
• вагу профнастилу, деревини, металевих листів або іншого заповнення;
• замок, ручки, декоративні елементи та іншу фурнітуру;
• ширину і висоту стулки;
• положення центра ваги;
• вітрове навантаження на суцільне заповнення;
• частоту й інтенсивність використання.

Якщо вага наближається до максимально допустимого значення, не варто вибирати петлі без запасу. Потрібно перевірити таблицю виробника або погодити модель зі спеціалістом.

Кут відкривання 180°

Для частини моделей HR заявлений кут відкривання до 180°. Це може бути зручно, коли стулку потрібно повністю відвести від проходу або проїзду.

Проте фактичний кут готової конструкції можуть обмежувати:

• ширина та форма опорного стовпа;
• розташування осі петлі;
• рама стулки;
• огорожа або сусідня конструкція;
• замок, ручка чи відповідна планка;
• стопор або інший обмежувач руху.

Тому можливість відкривання на 180° потрібно перевірити за кресленням готової конструкції до приварювання петель.

Монтажний зазор і розмір профілю

Петля повинна відповідати розміру металевого профілю рами та стійки. Монтажна частина має розміщуватися на металі без нестійкого або недостатнього контакту.

Для самозачинних систем особливо важливий зазор між стійкою і рамою. Якщо він не відповідає робочому діапазону, петлі можуть неправильно зачиняти стулку, не забезпечувати потрібний кут або працювати з надмірним навантаженням.

Перед замовленням виміряйте:

• переріз профілю стійки;
• переріз профілю рами;
• фактичний зазор між ними;
• відстань від осі петлі до краю стулки;
• доступне місце для зварювання або механічного кріплення.

Умови зовнішньої експлуатації

Ворітна фурнітура працює під дією опадів, вологи, пилу, перепадів температури та ультрафіолету. Проте колір «нержавіюча сталь» у фільтрі не завжди означає, що весь виріб виготовлений із нержавіючої сталі. Матеріал і тип покриття потрібно перевіряти в характеристиках конкретної моделі.

Для зовнішнього використання звертайте увагу на:

• матеріал корпуса й осі;
• захист від корозії;
• придатність полімерних деталей до ультрафіолету;
• можливість очищення та обслуговування;
• допустимий температурний діапазон;
• рекомендації виробника щодо змащування.

Монтаж і регулювання

Верхня та нижня петлі повинні бути встановлені на одній осі. Зміщення осей спричиняє перекіс, тугий рух, нерівномірне навантаження та прискорене зношування.

Після монтажу перевірте:

• чи вільно рухається стулка в усьому робочому діапазоні;
• чи залишається зазор рівномірним;
• чи не торкається хвіртка землі або стійки;
• чи немає надмірного люфту;
• чи правильно язичок або ригель входить у відповідну частину;
• чи працює самозачинення та чи достатня його сила;
• чи не створює стулка ударного навантаження на замок.

Після зміни положення регульованої петлі потрібно повторно перевірити замок і відповідну планку.

Комплектування воріт і хвіртки

Петлі працюють у складі загальної ворітної системи. Для повного комплектування можуть знадобитися:

• замок для воріт або хвіртки;
• відповідна планка;
• дверний циліндр;
• ручки або кноби;
• стопор чи відбійник;
• фіксатор відкритого положення;
• автоматична лунка або відкидна ніжка.

Замок і відповідну частину бажано підбирати разом із петлями, оскільки регулювання положення стулки безпосередньо впливає на їхню співвісність.

Купити петлі для воріт і хвірток у KR

В інтернет-магазині KR можна купити приварні регульовані петлі HR та самозачинні комплекти D&D Technologies для металевих воріт, хвірток і огороджувальних конструкцій.

Для точного підбору повідомте вагу, ширину і висоту стулки, розміри профілю, монтажний зазор, необхідний кут відкривання та потребу в автоматичному зачиненні. Також бажано надіслати фотографію або креслення місця встановлення. Доступна доставка замовлень по Україні.

Поширені запитання

Які петлі краще вибрати для металевої хвіртки?

Вибір залежить від ваги та ширини стулки, розміру профілю, способу монтажу й необхідності самозачинення. Для зварної металевої конструкції можна розглядати регульовані HR, а для автоматичного закривання — комплекти D&D Technologies.

Що означають M16, M20 і M24?

Це позначення типорозміру монтажного або регулювального вузла. Воно не визначає всі характеристики петлі, тому додатково потрібно перевірити довжину, конструкцію і допустиме навантаження.

Скільки петель потрібно встановлювати?

Кількість визначається конструкцією конкретної моделі, вагою, шириною та висотою стулки. Для багатьох хвірток використовують пару петель, але універсальної схеми для всіх воріт немає.

Чи можна визначити петлі лише за вагою воріт?

Ні. Також потрібно врахувати ширину, висоту, центр ваги, матеріал заповнення, вітрове навантаження та інтенсивність експлуатації.

Чи всі регульовані петлі відкриваються на 180°?

Ні. Така можливість зазначається для конкретних моделей. Фактичний кут також залежить від геометрії стовпа, рами та місця встановлення.

Чи можна встановити самозачинні петлі на важку хвіртку?

Можна лише тоді, коли вага і ширина стулки не перевищують значень, дозволених виробником для конкретного комплекту.

Чи потрібно встановлювати окремий стопор?

Якщо стулка може вдарятися об стіну, огорожу або іншу конструкцію, варто передбачити окремий стопор. Петля не повинна постійно сприймати кінцеве ударне навантаження.

Чи можна відрегулювати хвіртку після зварювання?

Регульовані моделі дозволяють коригувати положення стулки в межах, передбачених конструкцією. Вони не виправляють грубі помилки геометрії рами або неправильне розташування осей.
