Дверные цилиндры

Дверной цилиндр, или сердцевина замка, — это сменная часть цилиндрового замка, которая отвечает за работу ключа и передаёт вращение на механизм запирания. При выборе важно учитывать не только бренд или уровень защиты, а прежде всего тип цилиндра, его точный размер, расположение внешней и внутренней частей, совместимость с замком, броненакладкой и другой дверной фурнитурой.

В каталоге KR представлены дверные цилиндры ключ-ключ, ключ-тумблер и ключ-шток разных размеров и цветов. Есть симметричные и асимметричные модели для входных и других дверей от ABUS, CAM, EVVA, GMB, HL, MOTTURA, RB-LOCKS, WINKHAUS и других производителей.

Как правильно выбрать дверной цилиндр

Одна из самых частых ошибок при покупке — ориентироваться только на общую длину. Например, два цилиндра длиной 80 мм могут иметь разные пропорции: 40×40 или 45×35 мм. Для асимметричных дверей, броненакладок и различной толщины внутренней и внешней фурнитуры это принципиально.

Перед заказом нужно проверить:

• тип цилиндра — ключ-ключ, ключ-тумблер или ключ-шток;
• размеры A и B от центра крепёжного винта до обоих краёв;
• внешнюю и внутреннюю сторону асимметричного цилиндра;
• толщину двери вместе с накладками или броненакладкой;
• длину и тип штока, если выбирается исполнение ключ-шток;
• наличие аварийной функции, если она необходима;
• защитные характеристики конкретной серии;
• количество ключей и комплектацию конкретной модели.

Если старый цилиндр уже установлен, точнее всего определить размер по нему. Подробная схема измерения есть в статье «Как определить размер дверного цилиндра (сердцевины замка)».

Ключ-ключ, ключ-тумблер или ключ-шток

Тип исполнения определяет прежде всего способ управления замком с внутренней стороны. Сам по себе вариант ключ-ключ или ключ-тумблер не означает более высокий или низкий уровень защиты — защитные свойства нужно оценивать по характеристикам конкретной серии.

Подробнее разницу между тремя конструкциями мы разобрали в материале «Ключ-ключ, ключ-тумблер или ключ-шток: какой дверной цилиндр выбрать?».

Цилиндры ключ-ключ

У цилиндров ключ-ключ с обеих сторон предусмотрено отверстие для ключа. Это классическое исполнение, которое используют в разных типах дверей, когда для открывания и запирания с обеих сторон нужен ключ.

При выборе важно проверять не только общую длину. Например, симметричный размер 30×30 мм даёт общую длину 60 мм, а асимметричный 40×50 мм — 90 мм с разными внешней и внутренней частями.

Пример из каталога — GMB 60 мм (30×30) ключ-ключ.

GMB 60 мм (30×30) — пример симметричного цилиндра типа ключ-ключ.

Цилиндры ключ-тумблер

У цилиндров ключ-тумблер с внешней стороны используется ключ, а с внутренней — встроенная поворотная ручка. Это удобное решение для дверей, которые часто нужно запирать и отпирать изнутри без использования ключа.

В обозначении многих моделей буква T указывает на сторону с тумблером. Например, обозначение 40×50T означает асимметричный цилиндр, где одна часть имеет длину 40 мм, а сторона с тумблером — 50 мм. Перед покупкой нужно убедиться, что тумблер будет расположен именно с внутренней стороны двери.

Цилиндры ключ-шток

Цилиндр ключ-шток по принципу использования похож на ключ-тумблер, но внутренняя поворотная ручка не является постоянной частью корпуса. Вместо неё предусмотрен шток, на который устанавливается отдельный тумблер.

Такой вариант используют, когда нужно отдельно подобрать форму или цвет внутренней ручки, согласовать её с другой фурнитурой или использовать конструкцию, предусмотренную производителем двери.

Для ключ-шток дополнительно нужно проверять длину штока и способ установки тумблера. Например, MOTTURA Champions Pro CP4P 82 мм имеет исполнение со штоком, длина которого указана в характеристиках конкретной модели.

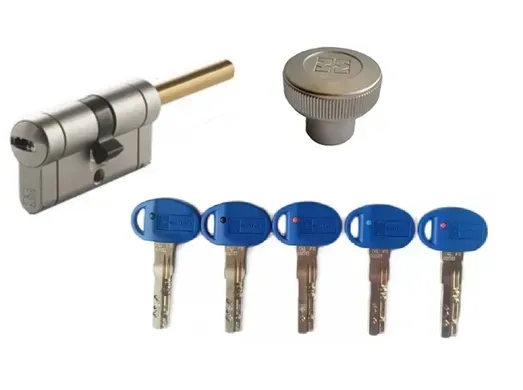

MOTTURA Champions Pro CP4P — пример цилиндра ключ-шток с отдельным внутренним тумблером.

Как определить размер цилиндра A/B

Размер дверного цилиндра определяют от центра крепёжного винта отдельно в обе стороны. Именно поэтому обозначения 30×30, 35×45 или 40×50 описывают две части корпуса, а не один общий размер.

Например:

• 30×30 — общая длина 60 мм;
• 35×35 — 70 мм;
• 40×40 — 80 мм;
• 35×45 — асимметричный цилиндр общей длиной 80 мм;
• 40×50 — асимметричный цилиндр общей длиной 90 мм.

Не стоит измерять только толщину самого дверного полотна. Необходимо учитывать декоративные накладки, внутреннюю фурнитуру и внешнюю броненакладку, через которые проходит цилиндр.

Для асимметричных моделей важно также не перепутать стороны. Если нужен вариант ключ-тумблер, необходимо определить, с какой стороны должен находиться тумблер.

Цилиндр и броненакладка

На входных дверях цилиндр часто работает вместе с защитной броненакладкой. Поэтому его длину нужно подбирать не только под замок и толщину полотна, но и под конструкцию этой накладки.

Внешняя часть цилиндра не должна без необходимости сильно выступать за защитную фурнитуру. В то же время слишком короткая модель может оказаться неудобной для ключа или вообще не подойти к установленной конструкции двери.

Если цилиндр подбирается для новых входных дверей, желательно проверять совместимость замка, цилиндра и броненакладки как единого комплекта.

Что такое аварийная функция цилиндра

В некоторых моделях предусмотрена функция, которая позволяет открыть дверь внешним ключом, даже если с внутренней стороны в цилиндр уже вставлен другой ключ. Её могут называть аварийной функцией или двойной муфтой.

Эта функция есть не во всех цилиндрах. Если она для вас важна, её наличие нужно проверять в характеристиках конкретной модели перед заказом.

Для цилиндров ключ-тумблер принцип работы отличается, поскольку с внутренней стороны используется поворотная ручка, а не ключ.

Защита от высверливания, бампинга и манипуляций

Уровень защиты определяется конструкцией конкретной серии. Отдельные цилиндры могут иметь закалённые вставки или пины, дополнительные кодовые элементы, более сложный профиль ключа, контроль его копирования, защиту от манипуляций и другие решения.

При этом нельзя считать, что любой современный дверной цилиндр автоматически имеет весь перечень защитных функций. Перед покупкой для входных дверей нужно смотреть техническое описание именно выбранной модели.

Например, в карточке ABUS X12R отдельно указаны элементы защиты от высверливания и манипуляций, а для серии MOTTURA Champions Pro производителем заявлен другой набор защитных решений. Поэтому сравнивать цилиндры лучше по конкретным характеристикам, а не только по бренду или цене.

Симметричный или асимметричный цилиндр

Симметричный цилиндр имеет одинаковые размеры от центра крепёжного винта в обе стороны, например 30×30 или 40×40.

Асимметричный имеет разные части — например 35×45 или 40×50. Такая конструкция нужна, когда замок расположен не по центру общей толщины дверного блока или внешняя и внутренняя фурнитура имеют разную толщину.

Асимметричность сама по себе не является преимуществом или недостатком. Нужно просто подобрать тот размер, который соответствует конкретной двери.

Когда достаточно заменить только сердцевину замка

Если корпус замка исправен и проблема связана именно с цилиндром или необходимостью изменить комплект ключей, во многих случаях можно заменить только сердцевину без демонтажа всего замка.

Это может понадобиться после потери ключей, износа механизма, смены владельца или арендатора помещения, а также при переходе на другую серию цилиндров.

Пошаговую процедуру можно посмотреть в инструкции «Как заменить дверной цилиндр своими руками».

Бренды дверных цилиндров в KR

В каталоге KR представлены дверные цилиндры разных ценовых категорий и конструкций. Среди актуальных производителей — ABUS, CAM, EVVA, GMB, HL, MOTTURA, RB-LOCKS и WINKHAUS.

В пределах одного бренда могут быть как более простые серии для стандартных задач, так и модели с дополнительными функциями и защитными элементами. Поэтому бренд стоит использовать как один из критериев выбора, но окончательное решение принимать по размеру, конструкции и характеристикам конкретного цилиндра.

Аксессуары к дверным цилиндрам

Для отдельных систем могут понадобиться дополнительные компоненты: тумблеры, монтажные или сервисные элементы и другие комплектующие. Их можно посмотреть в разделе аксессуаров к цилиндрам.

Для моделей ключ-шток особенно важно проверить совместимость отдельного тумблера со штоком конкретной серии.

Что проверить перед заказом

• тип: ключ-ключ, ключ-тумблер или ключ-шток;
• размеры A/B от центра крепёжного винта;
• какая сторона является внешней, а какая внутренней;
• толщину броненакладки и декоративной фурнитуры;
• для ключ-тумблер — сторону расположения тумблера;
• для ключ-шток — длину штока и совместимость поворотной ручки;
• необходимость аварийной функции;
• защитные свойства конкретной серии;
• количество ключей и комплектацию;
• актуальное наличие нужного размера.

Купить дверной цилиндр в KR

В KR можно купить дверной цилиндр для замка в исполнении ключ-ключ, ключ-тумблер или ключ-шток, подобрав модель по типу, размеру, цвету и бренду. В каталоге представлены симметричные и асимметричные варианты для дверей разной конструкции.

Если точный размер неизвестен, перед заказом лучше снять старый цилиндр и измерить обе его части от центра крепёжного винта. Если это невозможно, подготовьте фотографии двери с обеих сторон, замка, броненакладки и основные размеры — это поможет точнее проверить совместимость.
