Як вибрати петлі для воріт та хвірток: типи, регулювання та правила підбору

Для металевих воріт і хвірток використовують приварні, регульовані та спеціальні самозакривні петлі. Вони відрізняються типорозміром, довжиною, конструкцією шарніра, способом регулювання, допустимим кутом відкривання та принципом монтажу.

У каталозі KR представлені регульовані петлі HR типорозмірів M16, M20 і M24, компактні та подовжені приварні конструкції, моделі Seger, варіанти з латунними прокладками та відкриванням до 180°, а також окремі рішення з дотягувачем від D&D Technologies.

У цій статті розберемося, як вибрати петлі для воріт та хвірток, що означають M16, M20 і M24, чому недостатньо знати лише вагу стулки, коли потрібне регулювання та в яких випадках краще встановити петлю з функцією автоматичного зачинення.

Головне: універсально найкращої петлі для воріт не існує. Перед покупкою потрібно знати вагу та ширину стулки, розміри профілю, спосіб монтажу, необхідний кут відкривання та зрозуміти, чи повинна хвіртка просто вільно рухатися або ще й автоматично зачинятися.

Зміст

1. Що таке петлі для воріт та хвірток
2. Петля, завіса, шарнір і дотягувач — у чому різниця
3. Які петлі для воріт бувають: коротке порівняння
4. Приварні петлі
5. Регульовані петлі
6. M16, M20 та M24 — що означають ці розміри
7. Петлі з латунними прокладками
8. Що означає Seger
9. Петлі з кутом відкривання 180°
10. Петлі з дотягувачем
11. Як правильно вибрати петлі
12. Як підібрати петлі за вагою стулки
13. Чому важлива ширина воріт
14. Скільки петель потрібно на одну стулку
15. Петлі для важких і широких воріт
16. HR чи D&D Technologies
17. Чорні петлі та колір «нержавіюча сталь»
18. Як правильно встановити приварні петлі
19. Як відрегулювати хвіртку після монтажу
20. Петлі, замок і стопор як одна система
21. Поширені помилки
22. Знижка для читачів статті
23. FAQ: поширені запитання
24. Висновок

Що таке петлі для воріт та хвірток

Петля для воріт — це шарнірний вузол, який з'єднує рухому стулку з опорним стовпом або рамою та формує вісь її обертання.

На петлі передається значна частина механічного навантаження від стулки, тому для воріт недостатньо вибрати виріб, який просто підходить за зовнішніми розмірами.

Петля повинна відповідати:

• вазі стулки;
• її ширині та висоті;
• конструкції металевого профілю;
• опорному стовпу;
• способу монтажу;
• необхідному куту відкривання;
• умовам зовнішньої експлуатації;
• потрібному діапазону регулювання.

Переглянути актуальні моделі можна в розділі петлі для воріт та хвірток.

↑ До змісту

Петля, завіса, шарнір і дотягувач — у чому різниця

У назвах ворітної фурнітури можна зустріти слова петля, завіса, шарнір, петля-дотягувач. Частина цих понять використовується як близькі за значенням, але функціонально між конструкціями є різниця.

Петля або завіса

Загальна назва механізму, який утримує стулку та дозволяє їй повертатися навколо вертикальної осі.

Шарнір

Так можна називати безпосередньо рухомий вузол петлі, у якому одна частина конструкції обертається відносно іншої.

Регульована петля

Має конструкцію, яка дозволяє після встановлення змінювати положення стулки в межах передбаченого виробником діапазону.

Петля з дотягувачем

Крім функції шарніра, має механізм, який повертає хвіртку у закрите положення після відкривання.

Такі моделі зібрані окремо у категорії петель з дотягувачем для воріт та хвірток.

↑ До змісту

Які петлі для воріт бувають: коротке порівняння

Одна й та сама петля може одночасно бути приварною, регульованою та мати певний типорозмір. Тому ці характеристики не завжди є взаємовиключними.

Тип	Монтаж	Регулювання	Автоматичне зачинення	Коли обирати
Приварна регульована	Зварювання	Так	Ні	Металеві ворота та хвіртки
M16 / M20 / M24	Залежить від конструкції	У відповідних моделях	Ні	Підбір за монтажним вузлом і геометрією
Seger	Зварювання у відповідних моделях	Так	Ні	Коли потрібне саме таке конструктивне виконання
З латунними прокладками	Зварювання	Так	Ні	Відповідно до конструкції конкретної моделі
180°	Залежить від моделі	Залежить від моделі	Залежить від моделі	Коли стулку потрібно максимально відвести від проходу
З дотягувачем	Залежить від системи	Залежить від моделі	Так	Для самозакривних хвірток та контрольованих проходів

Першим критерієм має бути не бренд і не колір, а конструкція воріт і задача, яку повинна виконувати петля.

↑ До змісту

Приварні петлі для воріт та хвірток

Приварні петлі використовують у металевих конструкціях, де монтажні елементи можна з'єднати зі стулкою та опорою за допомогою зварювання.

Це поширене рішення для воріт і хвірток із профільної труби, сталевих рам та інших зварних конструкцій.

У KR для цього створена окрема категорія приварних петель для воріт та хвірток.

Переваги приварної конструкції

• надійна інтеграція петлі у металеву раму;
• можливість точно задати положення осі ще під час виготовлення воріт;
• великий вибір типорозмірів;
• можливість використовувати регульовані конструкції;
• підходить для різних за геометрією металевих хвірток.

Що потрібно врахувати

При приварюванні особливо важлива співвісність верхньої та нижньої петлі. Якщо їхні осі зміщені, стулка буде рухатися з додатковим опором, а шарнірні вузли отримуватимуть небажане навантаження.

↑ До змісту

Регульовані петлі — навіщо потрібне регулювання

Регульована петля дозволяє змінити положення стулки після монтажу в межах, передбачених конструкцією конкретної моделі.

Для воріт і хвірток це особливо корисно, оскільки потрібно точно узгодити положення стулки зі стовпом, замком та відповідною частиною.

Регулювання може допомогти:

• вирівняти зазор між хвірткою та стовпом;
• скоригувати положення стулки;
• точніше виставити замок;
• компенсувати невеликі відхилення монтажу;
• повторно налаштувати ворота після певного періоду експлуатації.

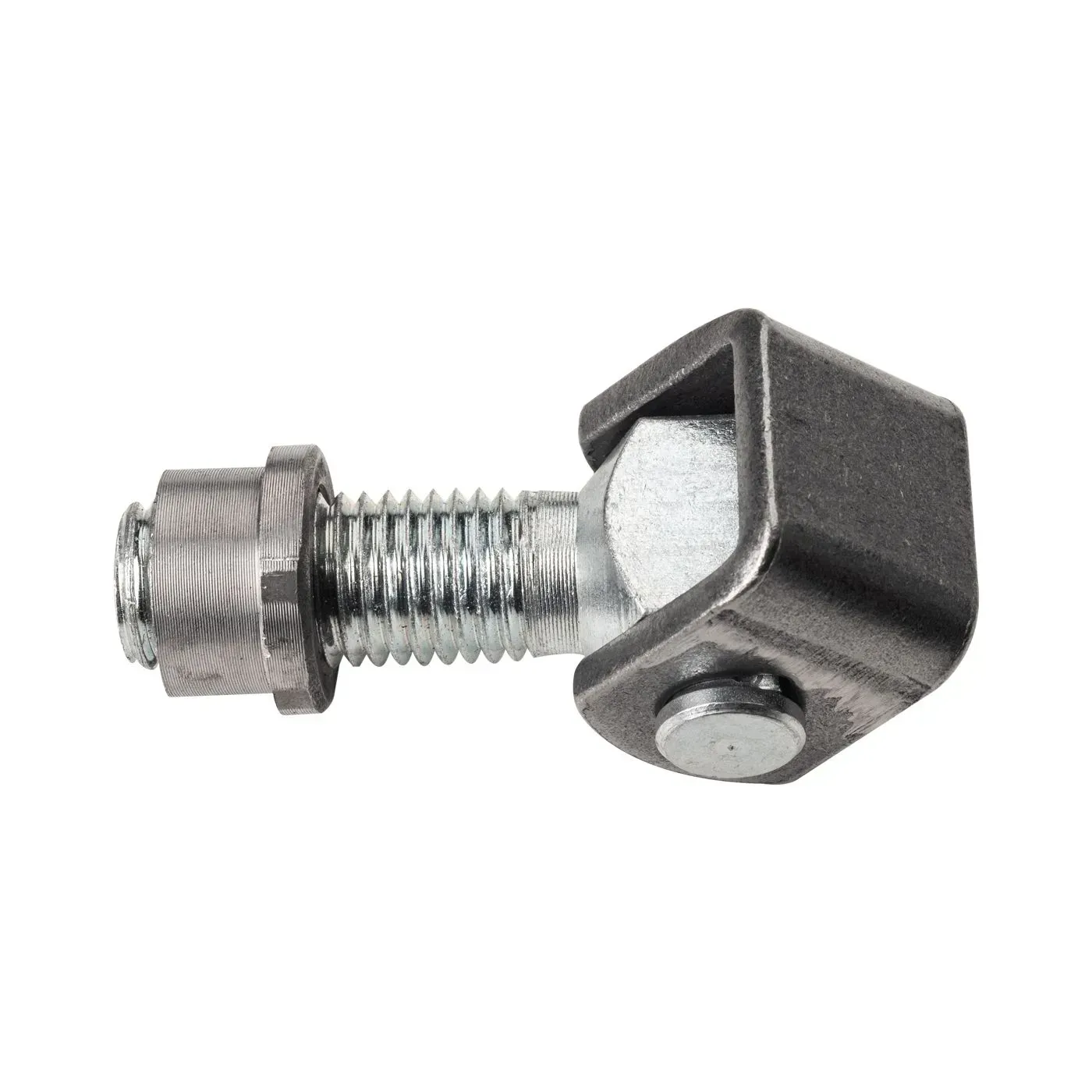

Наприклад, у каталозі є HR M20 L=50–85 — компактніша регульована сталева петля для зварювання.

Інший приклад — HR M20 L=88.

Важливо: регулювання не повинно використовуватися для виправлення сильно перекошеної рами. Спочатку правильно виготовляється та встановлюється сама конструкція, а регулювальний механізм використовується для фінального налаштування.

↑ До змісту

M16, M20 та M24 — що означають ці розміри

У назвах частини петель HR використовуються позначення M16, M20 та M24. Вони вказують на типорозмір різьбової частини відповідної конструкції.

Помилково сприймати ці позначення як готову шкалу вантажопідйомності: «M16 для легких, M20 для середніх, M24 для всіх важких».

Навіть у межах одного M20 петлі суттєво відрізняються.

Наприклад:

• HR M20 L=50–85 — компактніше виконання;
• HR M20 L=88 — інша монтажна довжина;
• HR M20 L=150 Seger — подовжене виконання з конструкцією Seger;
• HR M20 L=175 — модель з латунними прокладками та заявленим кутом відкривання 180°.

Тому при заміні петлі потрібно порівнювати не лише M16/M20/M24, а повну монтажну геометрію.

M16

У каталозі є компактні та подовжені виконання M16, наприклад:

• HR M16 L=42–62;
• HR M16 L=78;
• HR M16 L=150 Seger;
• HR M16 L=171.

M24

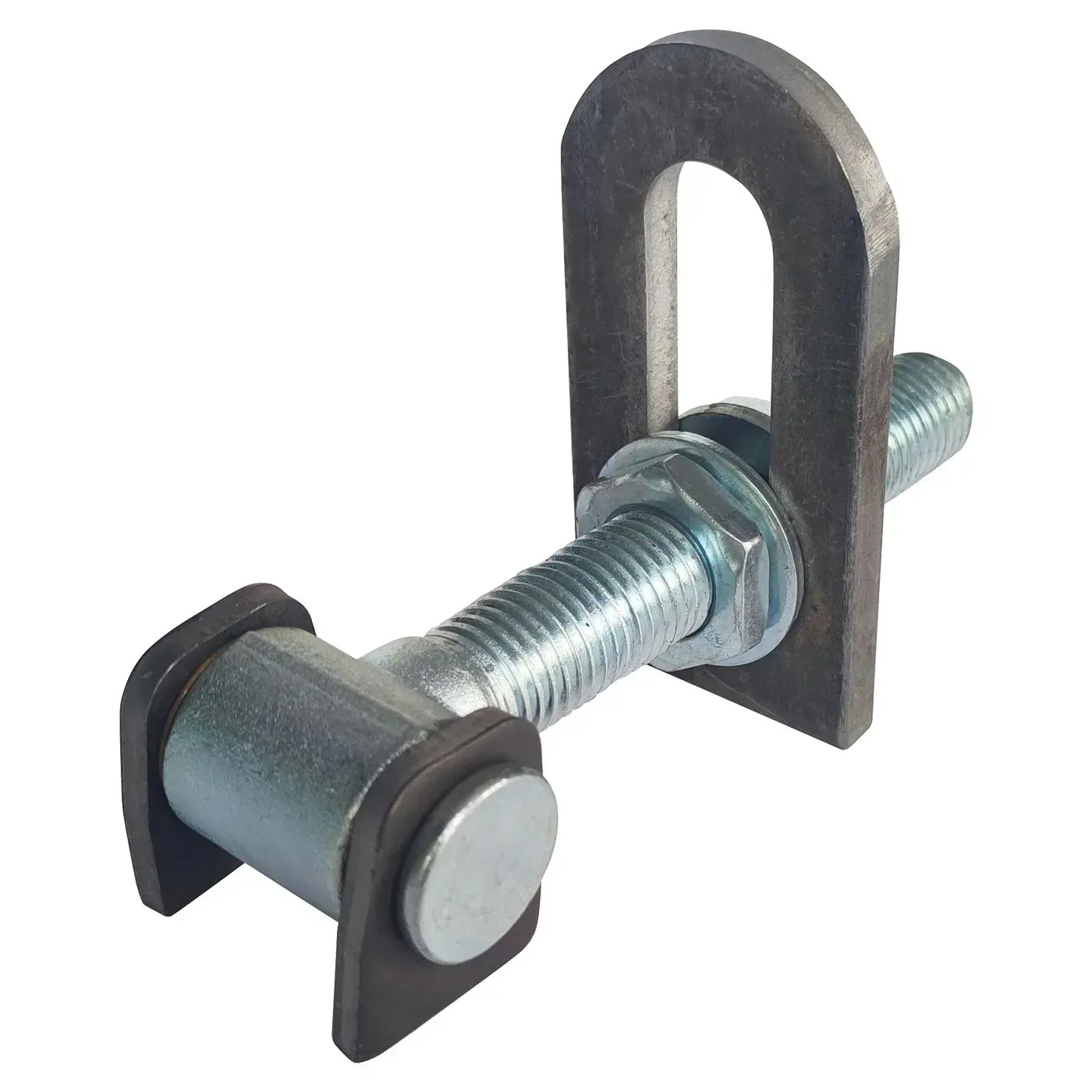

Приклад більшого типорозміру — HR M24 L=180.

Але сам факт M24 не означає, що цю модель автоматично потрібно використовувати для будь-яких важких воріт. Необхідно перевірити параметри конкретної петлі та всієї конструкції.

↑ До змісту

Петлі з латунними прокладками

У частині регульованих петель HR у конструкції шарнірного вузла використовуються латунні прокладки.

Таке виконання зустрічається, зокрема, у моделях:

• HR M16 L=171 ;
• HR M20 L=175 ;
• HR M24 L=180 .

Це конструктивна особливість конкретних моделей. Не потрібно автоматично переносити її на всі петлі HR або робити висновок про характеристики інших моделей лише за зовнішнім виглядом.

↑ До змісту

Що означає Seger у назві петлі

У назвах окремих моделей HR можна побачити слово Seger. Воно вказує на використання відповідного стопорного кільця у конструкції вузла.

У каталозі KR є, наприклад:

• HR M16 L=150 Seger ;
• HR M20 L=150 Seger .

Якщо петля підбирається на заміну вже встановленій, важливо порівняти конструкцію старого шарніра та нової моделі, а не тільки діаметр різьби.

↑ До змісту

Петлі з кутом відкривання 180°

Для окремих моделей HR у назві прямо зазначений кут відкривання до 180°.

Це може бути зручно, коли хвіртку або ворота потрібно максимально відвести вбік і звільнити прохід.

Наприклад, така характеристика зазначена у:

• HR M16 L=171;
• HR M20 L=175;
• HR M24 L=180.

Проте потрібно розрізняти можливості самої петлі та фактичний кут готових воріт.

Відкривання можуть обмежувати:

• ширина стовпа;
• профіль стулки;
• розташування осі шарніра;
• огорожа;
• ручка;
• замок;
• стопор або інший обмежувач.

Тому геометрію руху бажано перевіряти до остаточного приварювання петель.

↑ До змісту

Петлі з дотягувачем — коли вони потрібні

Звичайна петля дозволяє стулці вільно рухатися, але не повертає її автоматично у закрите положення.

Якщо після проходу хвіртка повинна самостійно зачинятися, варто розглянути петлі з дотягувачем.

Таке рішення особливо зручне для:

• вхідної хвіртки приватного будинку;
• пішохідних проходів;
• територій із контролем доступу;
• офісних та комерційних об'єктів;
• місць, де хвіртку небажано залишати відкритою.

Пружинне та гідравлічне самозачинення

У різних системах принцип повернення стулки може відрізнятися. У пружинних механізмах зусилля створює пружина. У гідравлічних системах рух може додатково контролюватися гідравлічним механізмом.

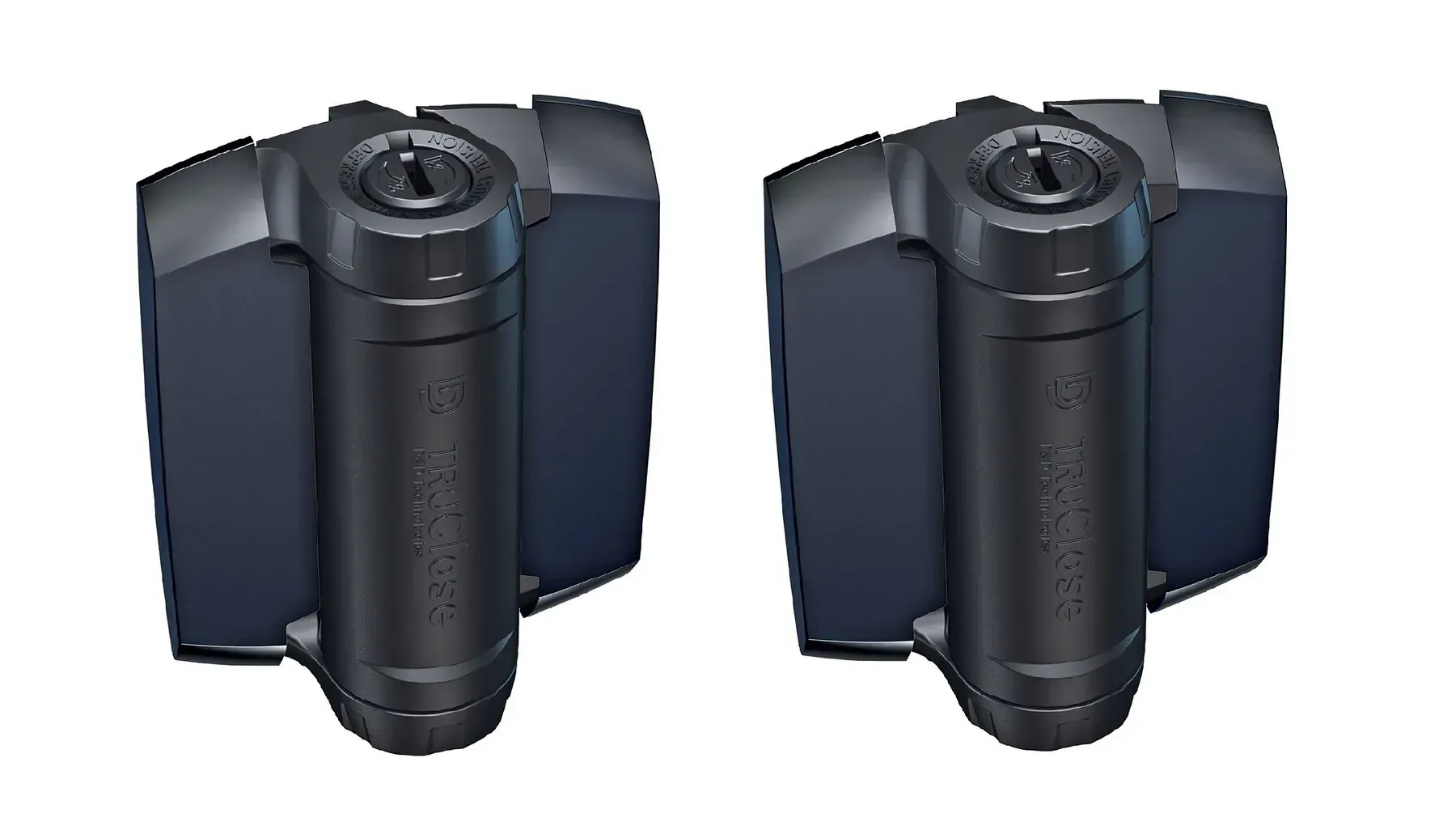

У KR для таких рішень представлений, зокрема, бренд D&D Technologies.

Не всі петлі цього бренду або будь-якого іншого виробника автоматично мають однакові функції. Потрібно перевіряти характеристики конкретної моделі.

↑ До змісту

Як правильно вибрати петлі для воріт та хвірток

Вибір варто починати не з кольору або бренду, а з параметрів конструкції.

1. Визначте матеріал і конструкцію стулки

Потрібно знати, з якого профілю виготовлені ворота, які його розміри та де фізично можна розташувати шарнірний вузол.

2. Визначте вагу

Бажано знати вагу саме однієї стулки, а не загальну масу двостулкових воріт.

3. Виміряйте ширину

Цей параметр не менш важливий, ніж маса, оскільки впливає на важіль і навантаження на петлю.

4. Визначте спосіб монтажу

Для металевої конструкції потрібно заздалегідь розуміти, чи буде петля приварюватися та як будуть розташовані її монтажні частини.

5. Визначте потрібний кут відкривання

Не завжди потрібні 180°. Іноді конструктивно правильніше обмежити рух стулки раніше.

6. Вирішіть, чи потрібне автоматичне зачинення

Якщо хвіртка повинна сама повертатися до замка після проходу, це потрібно врахувати ще до вибору типу петлі.

↑ До змісту

Як підібрати петлі за вагою стулки

Вага — один із перших параметрів, які потрібно перевірити.

Але не варто визначати допустиме навантаження за зовнішнім виглядом петлі або лише за діаметром різьби.

Для правильного підбору необхідно використовувати технічні характеристики конкретної моделі та враховувати рекомендовану виробником схему встановлення.

Особливо це важливо для:

• великих металевих воріт;
• суцільного важкого заповнення;
• широких стулок;
• конструкцій з високою парусністю;
• інтенсивно використовуваних входів.

↑ До змісту

Чому ширина воріт не менш важлива за вагу

Дві стулки однакової маси можуть створювати різне навантаження на петлі, якщо одна з них значно ширша.

Причина проста: чим далі центр мас знаходиться від осі обертання, тим більший момент діє на шарнірний вузол.

Тому формулювання «ворота важать 80 кг» саме по собі не дає достатньої інформації.

Для правильного підбору потрібно знати щонайменше:

• вагу;
• ширину;
• висоту;
• положення петель;
• відстань між ними;
• конструкцію рами.

↑ До змісту

Скільки петель потрібно на одну стулку

Не існує універсального правила, за яким на будь-яку хвіртку потрібно встановлювати рівно дві або три петлі.

Кількість залежить від:

• ваги стулки;
• її висоти та ширини;
• жорсткості рами;
• характеристик конкретної моделі;
• відстані між точками підвісу;
• режиму експлуатації.

Для важких і нестандартних конструкцій необхідно користуватися рекомендаціями виробника петлі або розрахунком самого ворітного вузла.

↑ До змісту

Петлі для важких і широких воріт

Для важкої стулки недостатньо просто вибрати найбільший доступний типорозмір.

Надто велика петля також може бути невдалою, якщо вона не відповідає профілю, геометрії стовпа або доступному простору для монтажу.

Перед вибором петель для важких воріт потрібно перевірити:

• масу однієї стулки;
• її ширину;
• тип і товщину профілю;
• жорсткість стовпа;
• кількість шарнірних точок;
• відстань між ними;
• напрямок і кут відкривання;
• вітрове навантаження;
• частоту використання.

Для особливо важких або нестандартних конструкцій підбір варто виконувати ще на етапі проєктування воріт.

↑ До змісту

HR чи D&D Technologies — що вибрати

У каталозі KR ці бренди представлені різними за призначенням конструкціями, тому вибір варто робити не за логотипом, а за функцією.

HR

У категорії петель HR для воріт та хвірток представлені регульовані приварні конструкції M16, M20 і M24.

Серед них є:

• компактні регульовані моделі;
• подовжені петлі;
• виконання Seger;
• моделі з латунними прокладками;
• окремі конструкції з відкриванням до 180°.

D&D Technologies

D&D Technologies спеціалізується на ворітній фурнітурі та має рішення, серед яких є самозакривні й регульовані системи.

Якщо головним завданням є саме автоматичне повернення хвіртки, практичніше одразу починати з категорії петель з дотягувачем.

↑ До змісту

Чорні петлі та колір «нержавіюча сталь»

Після технічного підбору можна переходити до кольору та зовнішнього вигляду.

Для темних металевих конструкцій можна переглянути чорні петлі для воріт та хвірток.

Також у KR є окрема сторінка петель у кольорі «нержавіюча сталь».

Важливий нюанс: колір «нержавіюча сталь» і фактичний матеріал виробу — не одне й те саме.

Якщо для проєкту принципово потрібна саме нержавіюча сталь як матеріал, перевіряйте відповідну характеристику конкретної петлі, а не тільки назву кольору.

↑ До змісту

Як правильно встановити приварні петлі

Точна технологія залежить від конкретної конструкції, тому документація виробника має пріоритет. Але загальна логіка монтажу регульованої приварної петлі однакова.

Перед монтажем

• перевірте геометрію стулки;
• переконайтеся, що опорний стовп встановлений правильно;
• визначте необхідні монтажні зазори;
• знайдіть положення осі обертання;
• перевірте потрібний кут відкривання;
• визначте розташування верхньої та нижньої петлі;
• залиште доступ до регулювальних елементів.

Загальна послідовність

1. Виставте стулку у правильному положенні.
2. Сформуйте необхідні зазори.
3. Розмітьте місця встановлення петель.
4. Перевірте співвісність верхнього та нижнього шарніра.
5. Виконайте попередню фіксацію.
6. Перевірте відкривання та закривання стулки.
7. Переконайтеся, що профіль не заважає необхідному куту руху.
8. Після перевірки виконайте остаточне зварювання.
9. Дайте вузлу охолонути.
10. Виконайте фінальне регулювання.
11. Перевірте роботу замка.

Не перегрівайте робочі частини

При зварюванні потрібно берегти різьбові, шарнірні, регулювальні та інші робочі елементи від надмірного температурного впливу та бризок металу.

↑ До змісту

Як відрегулювати хвіртку після монтажу

Після остаточного встановлення потрібно перевірити положення стулки не тільки візуально.

Перевірте зазори

Зазор між стулкою та стовпом повинен бути достатнім для вільного руху без тертя.

Перевірте вертикаль

Хвіртка не повинна самовільно змінювати положення через грубі помилки геометрії або монтажу.

Перевірте замок

Язичок або ригель повинен правильно входити у відповідну частину без необхідності піднімати, притискати або перекошувати стулку.

Не використовуйте крайні положення регулювання без потреби

Якщо для нормальної роботи одразу доводиться використовувати майже весь доступний діапазон коригування, варто повторно перевірити монтажну геометрію.

↑ До змісту

Петлі, замок і стопор краще підбирати як одну систему

Петлі визначають положення стулки та її траєкторію. Але правильна робота хвіртки також залежить від інших елементів.

Замок

Після фінального регулювання петель замок повинен нормально співпадати з відповідною частиною.

Переглянути варіанти можна у розділі замки для воріт та хвірток.

Стопор

Петлю не варто автоматично використовувати як кінцевий механічний обмежувач, якщо виробник не передбачив таку функцію.

Якщо потрібно обмежити кут відкривання, не допустити удару стулки або зафіксувати ворота у певному положенні, використовують спеціальний стопор або останов для воріт і хвірток.

У поточному каталозі KR для воріт є окремі стопори, обмежувачі та відкидні ніжки. :contentReference[oaicite:2]{index=2}

Дотягувач

Для автоматичного повернення хвіртки потрібна спеціально передбачена система самозачинення, а не надмірно затягнута звичайна петля.

↑ До змісту

Поширені помилки під час вибору та монтажу петель

Вибір тільки за M16, M20 або M24

Однакове позначення різьби не означає однакову довжину, будову шарніра або взаємозамінність.

Ігнорування ширини стулки

Вага без ширини не дає повного уявлення про навантаження на петлі.

Найбільша петля «про запас»

Надмірно велика модель може не відповідати монтажній геометрії та профілю конструкції.

Верхня та нижня петлі не на одній осі

Несоосність створює додаткове тертя та навантаження на шарніри.

Регулюванням намагаються виправити криву раму

Регулювальна петля допомагає точно налаштувати стулку, але не замінює правильну геометрію воріт.

Кут відкривання перевіряють після зварювання

Положення осі потрібно визначити до остаточного монтажу, інакше стовп або профіль можуть обмежити рух.

Петлю використовують як стопор

Якщо потрібно жорстко обмежити відкривання, використовуйте відповідний останов або стопор.

Колір плутають із матеріалом

Назва кольору «нержавіюча сталь» не є автоматичним підтвердженням матеріалу всієї конструкції.

↑ До змісту

🎁 Знижка для читачів статті

↑ До змісту

FAQ: поширені запитання про петлі для воріт та хвірток

Які петлі краще вибрати для металевої хвіртки?

Для зварної металевої конструкції часто використовують регульовані приварні петлі. Конкретний типорозмір потрібно вибирати за вагою та шириною стулки, профілем і геометрією монтажного вузла.

Що краще — M16, M20 чи M24?

Універсально кращого варіанта немає. Це різні типорозміри. Потрібно враховувати конкретну модель, монтажні розміри та параметри воріт.

Чи можна замінити M16 на M20?

Не автоматично. Потрібно порівняти різьбу, загальну довжину, монтажну конструкцію, положення осі та доступне місце на профілі.

Чи всі M20 однакові?

Ні. У каталозі KR є M20 різної довжини та конструкції — від компактних моделей до подовжених виконань Seger і варіантів з латунними прокладками.

Навіщо потрібне регулювання петлі?

Щоб після монтажу точніше виставити положення стулки, зазори та узгодити хвіртку із замком.

Що означає Seger?

Це позначення конструкції, у якій використовується відповідне стопорне кільце.

Навіщо в петлі латунні прокладки?

Вони є конструктивними елементами шарнірного вузла окремих моделей. При виборі потрібно орієнтуватися на характеристики конкретного виробу.

Чи всі петлі відкриваються на 180°?

Ні. Така можливість передбачена лише для відповідних моделей. Крім того, реальний кут готових воріт залежить від стовпа, профілю та положення осі.

Чи можна вибрати петлю тільки за вагою?

Ні. Потрібно враховувати також ширину стулки, висоту, конструкцію рами, кількість петель і відстань між ними.

Чому ширина воріт важлива?

Чим ширша стулка, тим більший важіль створюється відносно осі петлі. Через це дві стулки однакової ваги можуть навантажувати петлі по-різному.

Скільки петель потрібно на хвіртку?

Кількість залежить від ваги, висоти, ширини та характеристик конкретної петлі. Універсального правила для всіх хвірток немає.

Які петлі потрібні для важких воріт?

Потрібно вибирати систему, допустиме навантаження якої відповідає не лише масі, а й геометрії стулки. Для важких конструкцій бажано користуватися технічними рекомендаціями виробника.

Коли потрібна петля з дотягувачем?

Коли хвіртка після проходу повинна автоматично повертатися у закрите положення.

HR чи D&D Technologies?

HR у цій групі представлений насамперед регульованими приварними конструкціями M16, M20 та M24. D&D Technologies варто розглядати, зокрема, для спеціалізованих та самозакривних ворітних систем.

Чи потрібен стопор для воріт?

Якщо необхідно обмежити максимальне відкривання, уникнути удару або утримати стулку в певному положенні — так. Не варто автоматично використовувати петлю як жорсткий кінцевий упор.

Чи можна приварити петлі самостійно?

Це можливо за наявності відповідних навичок, але особливо важливо правильно виставити вісь, зазори та не пошкодити робочі частини петлі під час зварювання. Для важких або відповідальних конструкцій монтаж краще доручити спеціалісту.

Чи потрібно обслуговувати петлі?

Періодично варто перевіряти положення стулки, люфт, стан зварних з'єднань і регулювальних елементів. Порядок змащування та іншого обслуговування залежить від конструкції конкретної моделі.

Чи означає колір «нержавіюча сталь», що петля виготовлена з нержавійки?

Не обов'язково. Якщо це значення фільтра кольору, воно описує зовнішнє виконання. Фактичний матеріал потрібно перевіряти окремо.

Що потрібно надати для допомоги з підбором?

Бажано мати фото конструкції, вагу або приблизну масу стулки, її ширину та висоту, розміри профілю, спосіб монтажу й необхідний кут відкривання.

↑ До змісту

Висновок

Регульовані приварні петлі — практичне рішення для металевих воріт та хвірток, де важлива можливість точно виставити положення стулки після монтажу.

M16, M20 і M24 допомагають орієнтуватися у типорозмірах, але не повинні бути єдиним критерієм вибору. Навіть у межах одного типорозміру моделі можуть сильно відрізнятися за довжиною та конструкцією.

Петлі з відкриванням до 180° корисні там, де стулку потрібно максимально відводити від проходу, але реальну геометрію потрібно перевіряти ще до монтажу.

Петлі з дотягувачем варто вибирати для хвірток, які повинні автоматично зачинятися після проходу.

Для правильного підбору визначте вагу та ширину стулки, розміри профілю, спосіб монтажу, потрібний кут відкривання та необхідність автоматичного зачинення. Якщо петля купується на заміну старій, додатково порівняйте її повні монтажні розміри.

Перейти до каталогу петель для воріт та хвірток →

Для комплексного оснащення також перегляньте замки для воріт та хвірток та останови для воріт і хвірток.

↑ На початок статті
