Дверні циліндри CAM

Дверні циліндри CAM10+ для надійного захисту вхідних дверей

CAM — бренд дверних циліндрів, призначених для комплектування циліндрових замків вхідних дверей. У каталозі KR продукція бренду представлена серією CAM10+, яка поєднує зручність щоденного використання, різні варіанти довжини та сучасні конструктивні рішення для захисту замкового механізму.

Циліндр, або серцевина замка, є основною частиною системи замикання. Саме в нього вставляється ключ, а поворот внутрішнього механізму приводить у дію ригелі замка. За потреби циліндр можна замінити окремо, не змінюючи весь корпус замка, проте нова модель повинна відповідати дверній конструкції за типом, загальною довжиною та розподілом розмірів відносно кріпильного гвинта.

У розділі дверних циліндрів представлені моделі CAM10+ для квартир, приватних будинків, офісів і комерційних приміщень. Асортимент охоплює циліндри типу ключ–тумблер із симетричними та асиметричними розмірами, а також варіант ключ–ключ.

Асортимент циліндрів CAM у каталозі KR

Лінійка CAM10+ дає змогу підібрати циліндр для дверей різної товщини та з різним розташуванням замка відносно зовнішнього й внутрішнього боків полотна.

В актуальному асортименті представлені:

• циліндри ключ–тумблер загальною довжиною 62 мм із розміром 31×31T;
• циліндри ключ–тумблер довжиною 70 мм із розміром 35×35T;
• симетричні моделі довжиною 80 мм із розміром 40×40T;
• асиметричні циліндри довжиною 80 мм із розміром 45×35T;
• асиметричні моделі довжиною 90 мм із розміром 40×50T;
• симетричні циліндри довжиною 90 мм із розміром 45×45T;
• циліндр ключ–ключ довжиною 76 мм із розміром 33×43.

Наявність, ціна та кількість доступних розмірів можуть змінюватися. Перед оформленням замовлення рекомендується відкрити картку обраної моделі та перевірити її повне позначення, конфігурацію, комплектацію й актуальний статус.

Особливості серії CAM10+

Серія CAM10+ належить до профільних циліндрів європейського формату EuroDIN. Такий корпус використовується в багатьох сучасних врізних замках для металевих та інших вхідних дверей.

У картках моделей CAM10+ зазначені такі конструктивні особливості:

• система телескопічних пінів, яка ускладнює маніпуляційне відкривання механізму;
• рухомий елемент у ключі, що бере участь у розпізнаванні авторизованого ключа;
• захист від висвердлювання та механічного впливу;
• захист від маніпуляцій і несанкціонованого відкривання;
• система контрольованого зламу, передбачена конструкцією корпусу;
• можливість виготовлення додаткових ключів за персональною кодовою карткою;
• підтримка систем «Один ключ» і «Майстер-ключ»;
• сатиноване нікелеве покриття корпусу;
• комплект із п’яти ключів, кодової картки та кріпильного гвинта.

Точні характеристики необхідно перевіряти в картці конкретної позиції. Окремі моделі однієї серії можуть відрізнятися довжиною, симетрією, типом внутрішнього керування та особливостями комплектації.

Циліндри CAM ключ–тумблер

Основу асортименту бренду становлять циліндри типу ключ–тумблер. Із зовнішнього боку такий механізм відкривається ключем, а з внутрішнього керується поворотною ручкою — тумблером.

Це зручне рішення для вхідних дверей квартир і приватних будинків. Щоб відчинити або замкнути двері зсередини, користувачеві не потрібно шукати ключ: достатньо повернути тумблер. Така конфігурація особливо зручна під час щоденної експлуатації, коли важливо швидко замкнути двері з приміщення.

Водночас потрібно враховувати умови безпеки. Якщо біля внутрішнього боку дверей розташована скляна вставка або інший елемент, через який стороння особа потенційно може отримати доступ до тумблера, доцільно додатково оцінити придатність такої конфігурації для конкретних дверей.

Симетричні циліндри CAM

У симетричному циліндрі розміри зовнішньої та внутрішньої частин однакові. Наприклад, позначення 35×35T означає, що від центра кріпильного гвинта до кожного краю корпусу передбачено по 35 мм, а літера T вказує на наявність тумблера.

У каталозі представлені симетричні варіанти:

• 62 мм — 31×31T;
• 70 мм — 35×35T;
• 80 мм — 40×40T;
• 90 мм — 45×45T.

Такі моделі підходять для дверей, у яких замок розташований приблизно по центру відносно зовнішньої та внутрішньої поверхонь полотна з урахуванням установленої фурнітури.

Асиметричні циліндри CAM

В асиметричному циліндрі одна частина корпусу довша за іншу. Така конфігурація потрібна, якщо замок зміщений відносно центра дверного полотна або з одного боку встановлена масивніша захисна фурнітура.

В асортименті CAM10+ доступні моделі:

• 80 мм, 45×35T;
• 90 мм, 40×50T.

Також можна вибрати симетричний циліндр CAM10+ 90 мм 45×45T для товстішого дверного блока.

Для асиметричної моделі особливо важливо визначити, з якого боку має бути довша частина та де повинен розташовуватися тумблер. Не можна орієнтуватися лише на загальну довжину корпусу.

Циліндри CAM ключ–ключ

У каталозі бренду також представлений циліндр CAM10+ у конфігурації ключ–ключ. Такий механізм відкривається ключем з обох боків дверей.

Конфігурація ключ–ключ підходить для приміщень, де необхідно контролювати відчинення як зовні, так і зсередини. Вона може використовуватися на вхідних, офісних, складських і технічних дверях.

Перед вибором потрібно врахувати правила безпечної експлуатації. Ключ із внутрішнього боку має зберігатися в доступному для користувачів місці, але не залишатися в замку, якщо це заважає роботі циліндра або створює ризик блокування доступу.

Модель CAM10+ ключ–ключ довжиною 76 мм має асиметрію 33×43. Тому під час вимірювання необхідно визначити, який бік дверного блока потребує частини довжиною 33 мм, а який — 43 мм.

Як правильно визначити розмір циліндра CAM

Розмір циліндра визначається не лише одним загальним значенням від краю до краю. Вимірювання виконують від центра отвору під кріпильний гвинт окремо в кожен бік.

Наприклад:

• 31×31T — 31 мм назовні та 31 мм усередину, загальна довжина 62 мм;
• 35×35T — загальна довжина 70 мм;
• 45×35T — загальна довжина 80 мм, один бік довший за інший на 10 мм;
• 40×50T — загальна довжина 90 мм з асиметричним розподілом;
• 45×45T — симетрична модель загальною довжиною 90 мм.

Літера T у позначенні зазвичай вказує на бік із тумблером. Під час замовлення асиметричного циліндра важливо уточнити орієнтацію внутрішньої та зовнішньої частин.

Порядок вимірювання встановленого циліндра

1. Відчиніть двері та знайдіть на торцевій планці гвинт, розташований на рівні циліндра.
2. Визначте центр цього гвинта — він є точкою розподілу розмірів A і B.
3. Виміряйте відстань від центра гвинта до зовнішнього краю встановленої накладки або броненакладки.
4. Виміряйте відстань від центра гвинта до внутрішнього краю дверної фурнітури.
5. Запишіть обидва значення в правильній послідовності.
6. Окремо зазначте необхідну конфігурацію: ключ–ключ або ключ–тумблер.

Вимірювати лише саме дверне полотно недостатньо. Необхідно враховувати товщину декоративних накладок, броненакладки, внутрішньої розети та інших елементів, через які проходить циліндр.

Правильне положення циліндра у дверях

Після встановлення корпус не повинен значно виступати за поверхню захисної фурнітури. Надто довга зовнішня частина може стати додатковою точкою прикладання сили під час спроби механічного впливу.

Водночас циліндр не повинен бути надмірно заглиблений. У такому положенні ключ може незручно вставлятися, а його головка — впиратися в накладку.

Оптимальне положення залежить від конструкції замка та захисної фурнітури. Для вхідних дверей рекомендується підбирати циліндр разом із сумісною броненакладкою або іншим захисним елементом. Відповідні товари можна переглянути в категорії аксесуарів до циліндрів.

Телескопічні піни та рухомий елемент ключа

У серії CAM10+ використовується система телескопічних пінів. На відміну від простого однорядного механізму, кодові елементи такої конструкції взаємодіють із ключем на кількох рівнях.

Рухомий елемент у ключі є додатковою частиною механізму розпізнавання. Для коректної роботи циліндра недостатньо лише приблизно повторити форму нарізки: ключ має правильно взаємодіяти з внутрішніми кодовими елементами.

Це не скасовує необхідності комплексного захисту дверей. Надійність вхідної конструкції залежить не лише від серцевини, а й від корпусу замка, броненакладки, дверного полотна, коробки, відповідної частини та якості монтажу.

Система контрольованого зламу

В описі CAM10+ зазначена система контрольованого зламу корпусу. Її завдання полягає в тому, щоб у разі критичного механічного впливу руйнування відбувалося в передбаченій зоні та не забезпечувало прямого доступу до виконавчої частини замка.

Ефективність такого рішення залежить від правильного положення циліндра та наявності захисної фурнітури. Якщо корпус значно виступає назовні або броненакладка встановлена неправильно, загальна стійкість дверного блока може знизитися.

Системи «Один ключ» і «Майстер-ключ»

Циліндри CAM10+ підтримують можливість створення систем контролю доступу.

Система «Один ключ»

У системі «Один ключ» декілька циліндрів на різних дверях відкриваються одним і тим самим ключем. Таке рішення зручне для приватного будинку, офісу, магазину або іншого об’єкта, де одному користувачеві потрібно відчиняти кілька приміщень без великої зв’язки ключів.

Система «Майстер-ключ»

Система «Майстер-ключ» дає змогу розподіляти права доступу. Наприклад, звичайний ключ може відкривати лише одні конкретні двері, а майстер-ключ — кілька або всі циліндри системи.

Така комплектація потребує попереднього проєктування. До оформлення замовлення необхідно визначити кількість циліндрів, їхні розміри, типи, групи користувачів і перелік дверей, доступних кожному ключу.

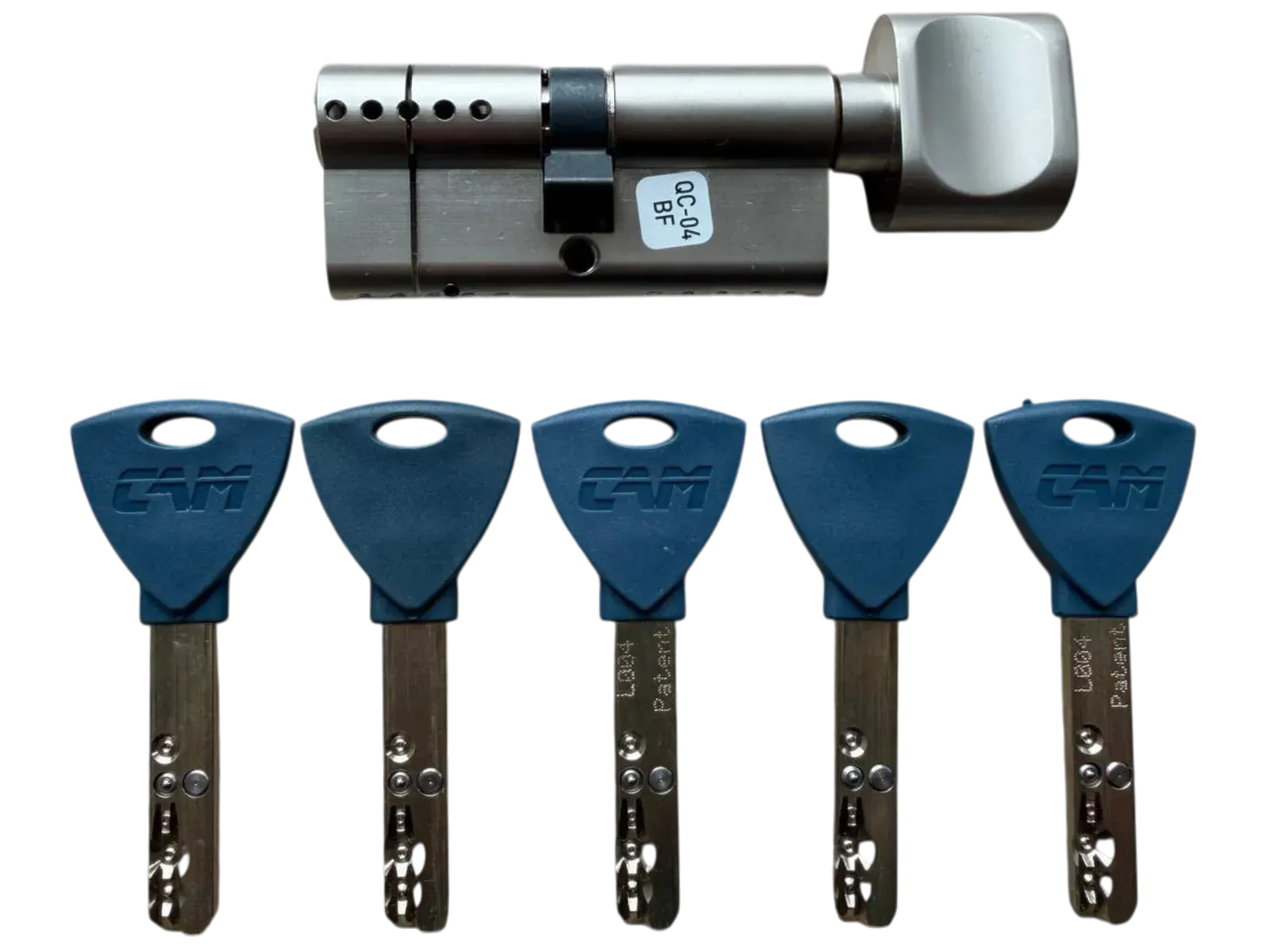

Комплектація циліндрів CAM10+

Моделі CAM10+ у каталозі KR комплектуються:

• дверним циліндром обраного розміру;
• п’ятьма ключами;
• персональною кодовою карткою;
• кріпильним гвинтом;
• фірмовим пакуванням.

Кодову картку необхідно зберігати окремо від ключів. Вона використовується для ідентифікації системи під час замовлення додаткових ключів і виконання окремих сервісних операцій.

Не рекомендується передавати оригінальну картку стороннім особам, залишати її біля вхідних дверей або постійно носити разом зі зв’язкою ключів.

Як вибрати циліндр CAM10+

Перед покупкою послідовно перевірте такі параметри:

• тип механізму — ключ–тумблер або ключ–ключ;
• загальну довжину циліндра;
• розміри A і B від центра кріпильного гвинта;
• розташування внутрішнього боку та тумблера;
• сумісність із корпусом замка;
• товщину броненакладки та декоративної фурнітури;
• необхідність системи «Один ключ» або «Майстер-ключ»;
• кількість ключів, необхідну користувачам.

Якщо одночасно змінюється і замок, відповідну модель можна підібрати в розділі замків для вхідних дверей.

Установлення та перевірка роботи циліндра

Циліндр фіксується в корпусі замка довгим гвинтом із боку торця дверей. Для зняття старої серцевини гвинт викручують, після чого ключ або тумблер трохи повертають, щоб кулачок зайняв положення, яке дає змогу витягнути механізм.

Після встановлення нового циліндра необхідно перевірити його роботу при відчинених дверях:

• ключ повинен вставлятися та вийматися без надмірного зусилля;
• поворот механізму має бути плавним;
• тумблер не повинен зачіпати дверну накладку;
• ригелі замка мають повністю виходити та повертатися;
• циліндр не повинен зміщуватися всередині корпусу;
• кріпильний гвинт не можна затягувати з надмірним зусиллям.

Остаточну перевірку при зачинених дверях потрібно виконувати лише після того, як механізм коректно працює при відчиненому полотні.

Догляд за дверним циліндром CAM

Для стабільної роботи механізму необхідно захищати його від будівельного пилу, вологи, фарби та металевої стружки. Під час ремонту ключовий отвір бажано закривати захисним матеріалом.

Не рекомендується:

• заливати всередину універсальні густі мастила;
• використовувати невідповідні аерозольні засоби;
• повертати ключ із надмірним зусиллям;
• використовувати погнутий або пошкоджений ключ;
• підвішувати до ключа важкі зв’язки, коли він перебуває в циліндрі;
• розбирати механізм без відповідної кваліфікації.

Якщо ключ почав рухатися туго, необхідно спочатку перевірити стан самого ключа, положення циліндра та роботу замка. Надмірне зусилля може пошкодити ключ або внутрішні елементи механізму.

Коли необхідно замінити циліндр

Заміна серцевини рекомендується в таких ситуаціях:

• ключ загублений або міг потрапити до сторонньої особи;
• приміщення перейшло до нового власника чи орендаря;
• механізм працює нерівномірно або заїдає;
• циліндр пошкоджений після спроби злому;
• змінилися вимоги до рівня контролю доступу;
• необхідно об’єднати кілька дверей у систему одного ключа;
• старий циліндр неправильно виступає відносно захисної накладки.

У більшості випадків замінити циліндр простіше й економніше, ніж установлювати новий корпус замка. Головне — точно визначити розміри та сумісність.

Де купити циліндри CAM в Україні

В інтернет-магазині KR.KYIV.UA можна купити дверні циліндри CAM10+ у конфігураціях ключ–тумблер і ключ–ключ. У каталозі представлені симетричні та асиметричні розміри для дверей різної товщини.

Переглянути актуальні ціни, характеристики та наявність можна на сторінці бренду CAM. Для уточнення розміру, боку тумблера, сумісності із замком або підготовки системи «Майстер-ключ» можна звернутися до спеціалістів через розділ контактів KR.

Перед оформленням замовлення необхідно перевірити тип циліндра, загальну довжину, розміри обох боків, розташування тумблера, комплектацію та сумісність зі встановленим замком і захисною фурнітурою.
