Backset і міжосьова відстань дверного замка: як правильно виміряти

Під час заміни врізного дверного замка недостатньо знати його бренд, колір торцевої планки або те, що механізм має виконання WC чи PZ. Навіть зовні дуже схожі замки можуть мати різні монтажні розміри і не підходити до вже підготовленого дверного полотна.

Два основні параметри, які потрібно перевірити першими, — Backset і міжосьова відстань. Саме вони визначають, де відносно торця дверей буде розташована ручка, циліндр, WC-фіксатор або ключовий отвір.

Переглянути замки для міжкімнатних дверей →

Що таке Backset дверного замка

Backset — один із головних монтажних розмірів врізного замка. У міжкімнатних механізмах він показує відстань від площини торцевої планки замка до центра квадрата дверної ручки.

Іншими словами, Backset визначає, наскільки далеко ручка буде розташована від торця дверного полотна.

У характеристиках також можуть зустрічатися назви «видалення квадрата», «дорнмас» або німецький термін Dornmaß.

Чому Backset важливий

Якщо встановити замок з іншим Backset, центр ручки зміститься відносно вже зробленого отвору.

Наприклад, старий механізм мав Backset 50 мм, а новий — 60 мм. У такому випадку квадрат ручки буде зміщений на 10 мм, тому готові отвори у дверному полотні та декоративні розети можуть більше не збігатися.

Саме тому вибирати новий замок тільки за шириною торцевої планки неправильно.

Що таке міжосьова відстань

Міжосьова відстань — це відстань між центром квадрата дверної ручки та центром другого керуючого елемента замка.

Який саме це елемент, залежить від типу механізму:

• WC — центр квадрата WC-фіксатора;
• PZ — центр зони профільного циліндра;
• BB — центр ключового отвору під борідковий ключ.

Саме цей параметр визначає, де відносно дверної ручки буде розташована нижня накладка, WC-поворотник або профільний циліндр.

Чому різниця у кілька міліметрів критична

Якщо двері вже підготовлені під замок із міжосьовою відстанню 90 мм, механізм на 96 мм не стане прямою заміною.

Різниця становить лише 6 мм, але цього достатньо, щоб центр WC-фіксатора або іншого елемента не збігся з готовим отвором.

Як читати позначення замка

У назвах міжкімнатних замків часто використовують формат із двох чисел через косу риску.

Тобто перше число в усіх трьох прикладах однакове — ручка розташована на однаковій відстані від торця дверей.

Але другий механізм розташований на різній висоті відносно ручки, тому ці корпуси не можна вважати однаковими.

Як вимірювання відрізняється для WC, PZ і BB

Backset вимірюється однаково, але друга точка міжосьової відстані залежить від виконання замка.

WC — замок під сантехнічний фіксатор

У WC-механізмі нижче ручки знаходиться квадратний привід фіксатора.

Міжосьову відстань вимірюють:

центр квадрата ручки → центр квадрата WC-фіксатора.

Докладніше про таку фурнітуру: що означають WC, PZ і BB →

PZ — замок під профільний циліндр

У PZ-механізмі нижня частина корпуса має виріз під європрофільний дверний циліндр.

Міжосьова відстань визначає положення циліндра відносно квадрата дверної ручки.

Приклад — AGB Mediana Polaris PZ 50/85 .

BB — замок під борідковий ключ

У BB-замках нижче квадрата ручки розташований ключовий отвір для комплектного міжкімнатного ключа.

У такому випадку міжосьову відстань звіряють між центром квадрата ручки та центром ключового вузла.

Чим відрізняються популярні монтажні формати

Як правильно виміряти старий дверний замок

Найточніше вимірювати замок після демонтажу з дверного полотна. Так видно корпус, всі осі та торцеву планку.

Крок 1. Демонтуйте ручку та накладки

Зніміть декоративні розети, ручки та нижню накладку WC, PZ або BB.

Якщо встановлений PZ-циліндр, його також потрібно вийняти, відкрутивши кріпильний гвинт на торці замка.

Крок 2. Вийміть корпус замка

Відкрутіть гвинти торцевої планки і акуратно витягніть механізм із полотна.

Не використовуйте значне зусилля, якщо корпус не виходить: перевірте, чи всі кріплення та циліндр справді демонтовані.

Крок 3. Виміряйте Backset

Прикладіть лінійку або штангенциркуль перпендикулярно до площини торцевої планки.

Виміряйте відстань:

від площини торцевої планки → до центра квадратного отвору ручки.

Саме це значення потрібно порівнювати з параметром Backset нового механізму.

Крок 4. Виміряйте міжосьову відстань

Вимірювання виконується від центра до центра:

• центр квадрата ручки → центр WC;
• центр квадрата ручки → центр PZ;
• центр квадрата ручки → центр BB.

Не вимірюйте від краю одного отвору до краю іншого — це дасть неправильний результат.

Крок 5. Запишіть усі параметри

Не обмежуйтеся двома числами. Перед замовленням нового замка краще сфотографувати старий механізм поруч із лінійкою та записати всі основні розміри.

Що ще потрібно виміряти крім Backset

Навіть повний збіг Backset і міжосьової відстані ще не гарантує прямої взаємозамінності.

Торцева планка

Перевірте:

• довжину;
• ширину;
• товщину;
• прямі або заокруглені краї;
• положення кріпильних отворів;
• розташування язичка.

Наприклад, у кількох міжкімнатних механізмах AGB зустрічаються корпуси з планкою/габаритом по висоті близько 196 мм, але цього факту недостатньо, щоб назвати всі такі моделі взаємозамінними.

Габарити корпуса

Перевірте глибину і висоту самого корпуса, оскільки посадкова кишеня у полотні вже має певний розмір.

Якщо новий корпус більший, фрезерування доведеться розширювати.

Квадрат ручки

Потрібно перевірити, який квадрат використовують ручка та замок. Найпоширеніший варіант для міжкімнатної фурнітури — 8 × 8 мм, але орієнтуватися лише на припущення не варто.

Тип язичка

Замок може бути:

• механічним;
• магнітним.

Магнітний механізм потребує сумісної відповідної частини в коробці. Тому при переході з механічного замка на магнітний може знадобитися переробка не тільки полотна, а й дверної коробки.

Докладніше: магнітний чи механічний замок — що вибрати →

Як діяти, якщо двері ще не фрезерували

Якщо дверне полотно нове і посадкове місце під замок ще не підготовлене, ситуація значно простіша.

Спочатку потрібно вибрати конкретний механізм, а вже після цього передати майстру його технічне креслення або сам замок.

Не варто спочатку свердлити отвори під умовний «стандартний замок», а вже потім шукати механізм, який випадково підійде.

Чи можна замінити замок на модель з іншими розмірами

Технічно це іноді можливо, але така заміна вже перестає бути простою взаємозамінністю.

Може знадобитися:

• розширення або зміщення посадкової кишені;
• свердління нових отворів під ручку;
• перенесення WC-фіксатора;
• перенесення отвору під циліндр;
• перефрезеровування торцевої планки;
• заміна або перенесення відповідної планки в коробці;
• маскування старих отворів.

Для вже оздоблених дверей часто дешевше й акуратніше знайти механізм із максимально близькими монтажними параметрами.

Окремо про сам процес заміни: як замінити дверний замок: покрокова інструкція →

Приклади замків із каталогу KR

Нижче — не рейтинг, а практичні приклади різних монтажних форматів. Саме на них добре видно, чому позначення в назві замка має значення.

AGB Mediana Polaris PZ — 50/85

AGB Mediana Polaris PZ 50/85 — магнітний врізний механізм під профільний дверний циліндр.

• виконання — PZ;
• тип — магнітний;
• Backset — 50 мм;
• міжосьова відстань — 85 мм;
• габарити корпуса — 18 × 196 × 76 мм;
• артикул чорної версії — 40-0022523.

Це хороший приклад класичного позначення: 50/85 = Backset 50 мм + міжосьова 85 мм.

Переглянути AGB Polaris PZ

AGB Centro WC — 50/90

AGB Centro WC 50/90 — механічний врізний замок під санвузловий фіксатор.



• виконання — WC;
• Backset — 50 мм;
• міжосьова відстань — 90 мм;
• габарити — 18 × 196 × 76 мм;
• реверсивна засувка;
• артикул версії нікель — 40-0022582.

Зверніть увагу: Backset тут такий самий, як у Polaris PZ, але друга вісь уже розташована інакше.

Переглянути AGB Centro WC

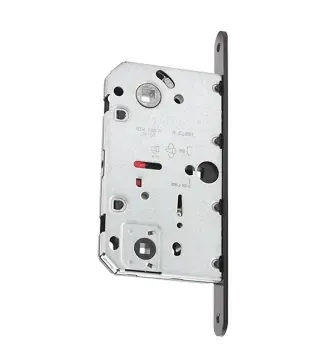

AGB Mediana Polaris WC — 50/96

AGB Mediana Polaris WC 50/96 — магнітний замок для дверей із поворотним WC-фіксатором.

• виконання — WC;
• тип — магнітний;
• Backset — 50 мм;
• міжосьова відстань — 96 мм;
• габарити — 18 × 196 × 76 мм;
• артикул чорної версії — 40-0035586.

Переглянути AGB Polaris WC

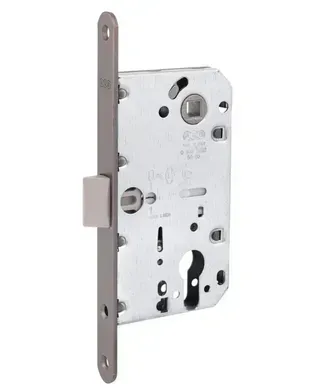

AGB Mediana Evolution PZ — ще один формат 50/85

AGB Mediana Evolution PZ 50/85 також має Backset 50 мм і міжосьову відстань 85 мм.

• виконання — PZ;
• Backset — 50 мм;
• міжосьова відстань — 85 мм;
• корпус — 196 × 76 мм;
• механічна поліамідна засувка;
• артикул версії титан — 40-0025665.

Цей приклад добре показує, що однакове позначення 50/85 ще не означає повну ідентичність механізмів. Polaris використовує магнітний принцип роботи, Evolution — механічну засувку, а також потрібні відповідні для серії планки.

Переглянути AGB Mediana Evolution PZ

AGB Mediana PZ — 50/90

Ще один показовий варіант — AGB Mediana PZ 50/90 .

• виконання — PZ;
• Backset — 50 мм;
• міжосьова відстань — 90 мм;
• довжина корпуса/планки за характеристиками — 196 мм;
• артикул — 444.

Тобто навіть у групі PZ можна зустріти як 50/85, так і 50/90. Тому позначення PZ саме по собі не визначає монтажний розмір.

Типові помилки під час вимірювання замка

1. Вимірювати Backset від краю дверей, а не від площини планки

Орієнтиром є сам замок і його торцева планка. Якщо двері мають фаску, декоративне покриття або нестандартний торець, вимірювання від випадкової точки полотна дасть похибку.

2. Вимірювати від краю отвору до краю отвору

Міжосьова відстань — це відстань центр–центр.

Якщо виміряти між краями, результат залежатиме від діаметрів отворів і буде неправильним.

3. Дивитися тільки на перше число

Два механізми з Backset 50 мм можуть мати міжосьову 85, 90 або 96 мм.

4. Вважати всі WC однаковими

WC означає тип блокування, а не один конкретний монтажний стандарт. Наприклад, у каталозі KR є WC 50/90 і 50/96.

5. Вважати всі PZ однаковими

Так само PZ лише означає, що механізм призначений під профільний циліндр. Міжосьові параметри можуть відрізнятися.

6. Не вимірювати корпус замка

Навіть при збігу 50/85 новий механізм може мати іншу форму або габарити корпуса.

7. Ігнорувати торцеву планку

Якщо нова планка довша, ширша або має інше заокруглення, посадкове місце доведеться переробляти.

8. Не перевіряти відповідну планку

Особливо це важливо при переході з механічного замка на магнітний. Стара відповідна частина може бути несумісною.

9. Купувати замок лише за фотографією

На фотографії часто неможливо визначити точний Backset, міжосьову, глибину корпуса та положення кріплень.

10. Не фотографувати старий механізм перед замовленням

Фото торця, корпуса і замка поруч із лінійкою значно спрощує перевірку сумісності консультантом.

Чек-лист перед покупкою нового замка

Знижка для читачів

Плануєте придбати міжкімнатний замок, дверну ручку, WC-комплект або циліндр? Скористайтеся спеціальним промокодом для читачів KR.KYIV.UA.

Введіть промокод під час оформлення замовлення або повідомте його менеджеру. Умови застосування знижки до конкретного товару рекомендуємо уточнити перед покупкою.

Переглянути дверні замки

↑ До змісту

FAQ — поширені запитання

Що означає Backset у дверному замку?

Backset показує відстань від площини торцевої планки замка до центра квадратного отвору дверної ручки. Наприклад, Backset 50 означає 50 мм.

Що означає міжосьова відстань?

Це відстань від центра квадрата ручки до центра другого керуючого вузла: WC-фіксатора, профільного циліндра або BB-ключа.

Що означає напис 50/85 на замку?

Для типових міжкімнатних механізмів такого формату 50 мм — Backset, а 85 мм — міжосьова відстань.

Чим 50/90 відрізняється від 50/96?

Backset в обох випадках однаковий — 50 мм. Відрізняється друга вісь: 90 або 96 мм відносно центра квадрата ручки. Для вже підготовлених дверей різниця у 6 мм є критичною.

Чи можна замінити 50/90 на 50/96?

Без переробки отворів — зазвичай ні, оскільки нижня вісь зміститься на 6 мм. Якщо двері ще не фрезеровані, можна вибрати будь-який відповідний формат і підготувати полотно саме під нього.

Чи однакові всі замки 50/85?

Ні. Позначення показує лише два монтажні параметри. Корпус, торцева планка, язичок, кріплення та відповідна частина можуть відрізнятися.

Що важливіше — Backset чи міжосьова відстань?

Обидва параметри однаково важливі, якщо двері вже мають готові отвори. Збіг лише одного розміру не гарантує сумісності.

Як виміряти Backset, не знімаючи замок?

Приблизне вимірювання можна зробити на дверях від площини торцевої планки до центра квадрата ручки. Але для підбору заміни точніше демонтувати корпус і виміряти його окремо.

Як зрозуміти, WC у мене 90 чи 96 мм?

Виміряйте відстань від центра квадрата дверної ручки до центра квадрата WC-фіксатора. Вимірювання потрібно робити центр–центр.

Чи можна визначити розміри замка за назвою бренду?

Ні. Один виробник може випускати кілька серій із різними монтажними параметрами. Потрібно знати конкретну модель або виконати вимірювання.

Що сфотографувати, щоб консультант допоміг підібрати замок?

Зробіть:

• фото торця дверей;
• фото ручки та нижньої накладки;
• фото демонтованого корпуса з обох боків;
• фото маркування;
• фото замка поруч із лінійкою.

Також повідомте Backset, міжосьову відстань, розміри планки та товщину дверей.

Підсумок

Backset і міжосьова відстань — це два базові параметри, з яких потрібно починати підбір врізного дверного замка.

Backset визначає положення ручки відносно торця дверей, а міжосьова відстань — положення WC-фіксатора, профільного циліндра або ключового вузла відносно ручки.

Але правильно підібраний замок — це не просто збіг двох чисел. Потрібно також перевірити габарити корпуса, торцеву планку, тип язичка, квадрат, відповідну частину та сумісність із уже встановленою фурнітурою.

Якщо двері вже підготовлені, найбезпечніше зняти старий механізм, записати всі його параметри та шукати максимально сумісну модель. Якщо двері нові — спочатку виберіть конкретний замок, а вже потім виконуйте фрезерування.
